对夹式超声波流量计外夹式外敷式

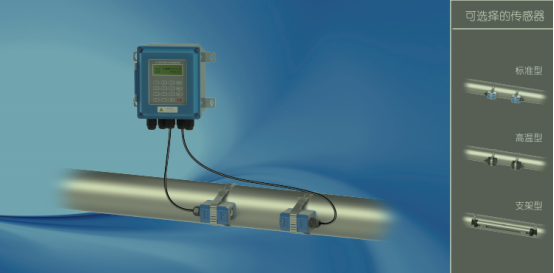

固定分体超声波流量计广泛应用于各种液体的长期在线测量，可以不用断管、断流安装。
主机分为壁挂式、盘装式、防爆式。传感器分为外夹式、插入式、管段式。配接温度传感器可实现热量测量即 超声波热量表
外夹传感器
主机用于挂墙式安装，应用于大多数非特殊要求的场合。
外夹式传感器安装在管道表面，选择不同传感器安装口径：DN15-DN6000
工作环境
|
|
主机 |
传感器 |
|
防护等级 |
IP65 |
IP68 |
|
湿度 |
≤856%RH |
|
|
温度 |
-20-60℃ |
-30℃-160℃ |
|
精度 |
±1% |
|
流速范围 |
0-±10m/s,正反向测量 |
|
管道口径 |
DN15-DN6000 |
|
流体温度 |
-30℃-160℃ |
|
流体种类 |
水、海水、污水、酸碱液、酒精、啤酒、各种油类能够传导超声波的单一均匀介质。 |
|
管道材质 |
钢、不锈钢、铸铁、铜、PVC管、铝、玻璃钢，等一切致密的管道，允许有衬里。 |
|
信号输出 |
1路4-20mA电流输出，阻抗0-1k 精度0.1% 1路OCT脉冲输出，脉冲宽度6-1000ms 1路继电器输出 |
|
信号输入 |
3路4-20mA输入可做数据采集器连接三线制PT100铂电阻，实现热量测量 |
|
通讯接口 |
隔离RS485串行接口，支持MODBUS协议 |
|
数据存储 |
SD卡定时存储设定的参数及测量结果（选配） |
|
供电方式 |
DC8-36V或者AC85-264V |
标准外夹式传感器
|
内置磁铁，可以直接吸附在管道上 |
|
灌胶后防护等级IP68 |
|
规格齐全，测量口径DN15-DN6000 |
|
温度方位-30℃-90℃ |
|
名称 |
型号 |
测量范围 |
温度范围 |
尺寸 |
|
标准小型传感器 |
TS-2 |
DN15-DN100 |
-30℃-90℃ |
45x25x28mm |
|
标准中型传感器 |
TM-1 |
DN50-DN700 |
-30℃-90℃ |
64x39x44mm |
|
标准大型传感器 |
TL-1 |
DN300-DN6000 |
-30℃-90℃ |
97x54x53mm |
高温型外夹传感器
|
内置磁铁，可以直接吸附在管道上 |
|
灌胶后防护等级IP68 |
|
规格齐全，测量口径DN15-DN6000 |
|
温度方位-30℃-160℃ |
|
名称 |
型号 |
测量范围 |
温度范围 |
尺寸 |
|
标准小型传感器 |
TS-2-HT |
DN15-DN100 |
-30℃-160℃ |
45x25x28mm |
|
标准中型传感器 |
TM-1-HT |
DN50-DN700 |
-30℃-160℃ |
64x39x44mm |
|
标准大型传感器 |
TL-1-HT |
DN300-DN6000 |
-30℃-160℃ |
97x54x53mm |
应用案例图片
