如何选定超声波流量计管段直管距离

2022/12/9 14:24:19      点击:

超声波流量计的设备决议了其测量的准确性,所以我们一般为了保证超声波流量计可以获得抱负的测量成果,一定要正确的通过设备工序,首先第一点就需求选取适宜的设备管段。今日要点来解说一下外夹式超声波流量计的选取要点,需求特别注意的是,在选取管段时必需求避开以下两种状况,即涡流与干扰,这两种状况会对测量精度发生严峻的不良影响。

除此之外,管段的选取还需求契合下列要求:避免具有强磁场的区域,或许会形成振动干扰的地方,如:水泵、变频等;流量计与上下流直管内径的实际差值在流量计本身内径的1% 以下,需求注意其绝对值一般需求控制在5mm 以下。靠近流量计的上游与下流区域应该挑选长度合格的直管段,一起保证上游超过10D,下流则一般要超过5D;挑选设备流量计传感器的区域必需求保证管道处于满管状况,否则会导致超声波信号受阻,难以进行设备和准确的测量。

别的还需求注意,禁止在容易形成压降的设备下流区域直接进行设备,包含:刺进设备、扩径等,这首要是因为当管道液体中的压力呈现下降时,会开端开释气体并呈现气泡,使得液体中原来含有的气体添加,一起信号强度会不断下降,而且噪声加大。

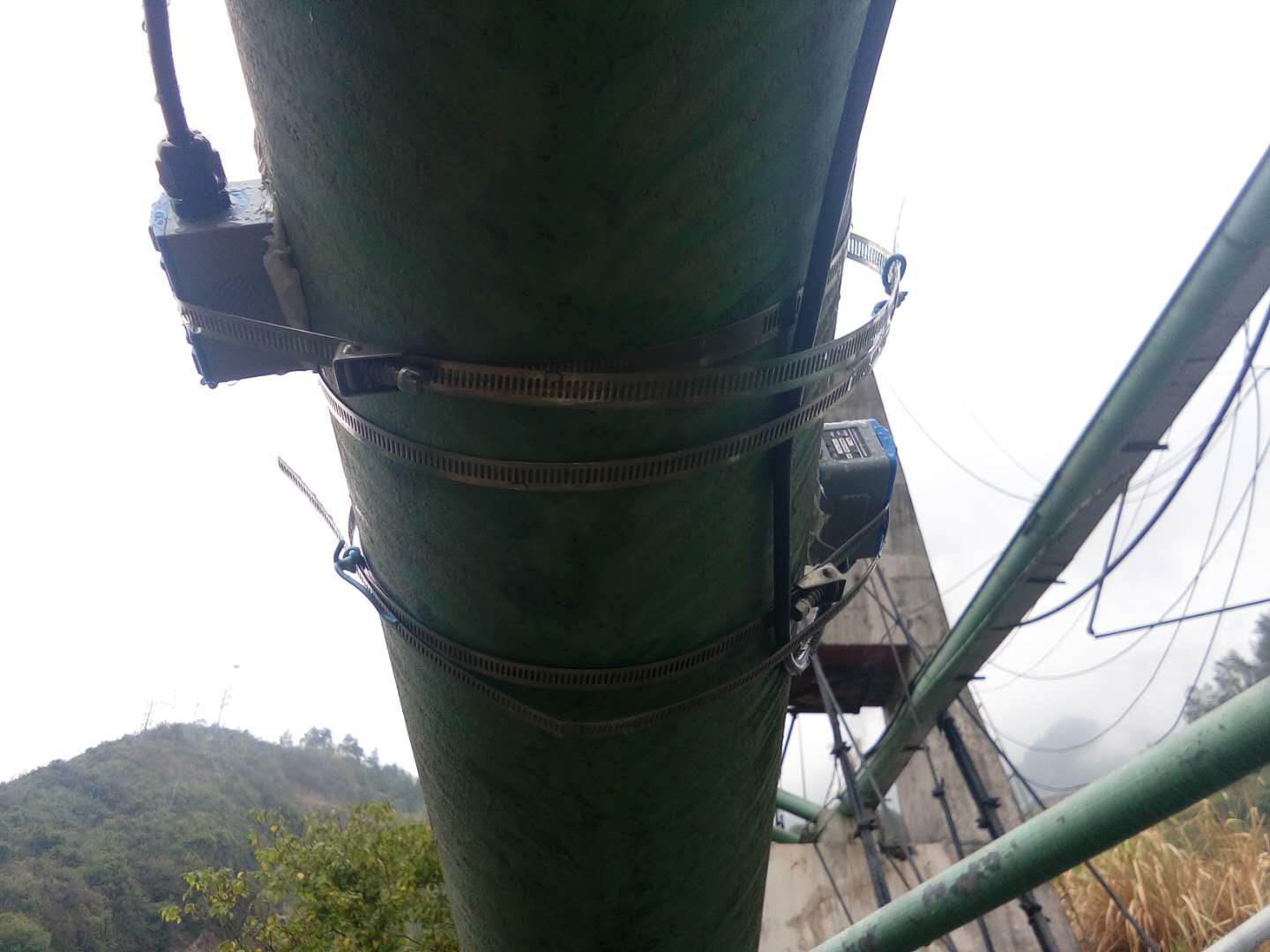

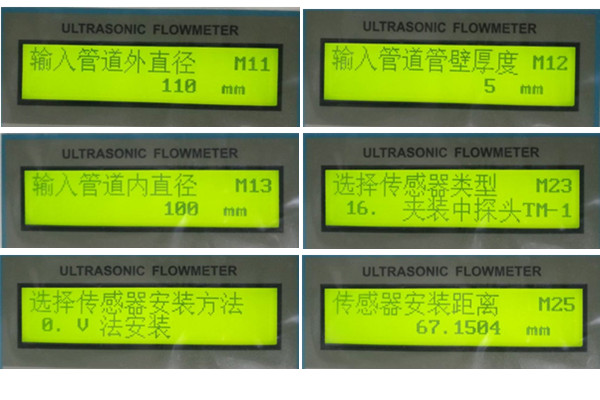

在选取管材时必需求保证其材质均匀,方可以有效的进行超声波的传输,如:去除管道表层的水垢、铁锈等,保证其与换能器发生接触时,管道表层不会呈现气泡。当管道涂漆非常质密时,则不需求对其进行全面铲除,仅保证其表层处于光滑平整状况即可。除了上述内容之外,还应该检查管道口径是否和仪表编程相同。在笔直管道进行设备作业时,一般会首先挑选自下而上进行设备,但如果现场条件不允许,则仍然需求按照由上至下的顺序进行设备,针对这种状况,一定要保证管道背压,一起保证其内部液体满管,这样才能保证外夹式超声波流量计的测量精准度。
