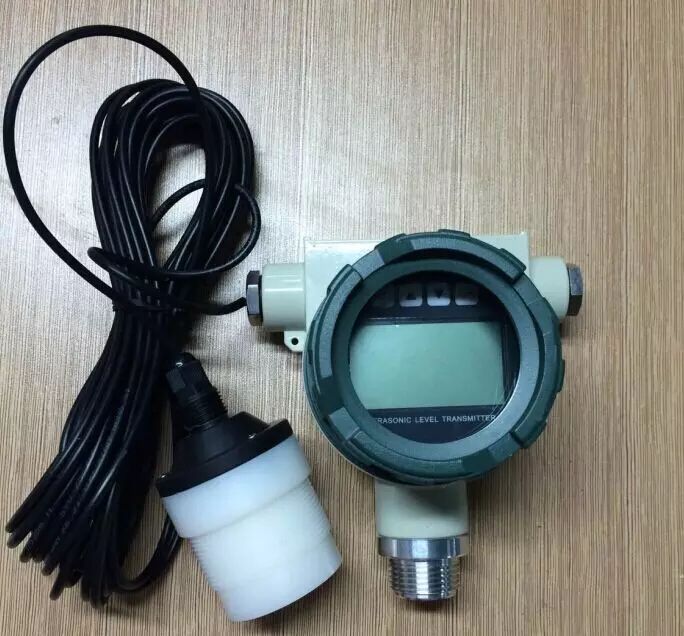

超声波液位计开敞环境下一般采用支架安装原理，用仪表自带螺圈固定。或直接在罐顶或盖子顶部安装位置上开一个直径60mm的圆孔，将仪表放入，然后将螺圈自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。如右图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量空距H，仪表安装高度TH减去测量空距H将得到当前液位L。仪表量程指仪表能够测量的距离，安装高度TH应小于量程。仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例盲区为0.5m，则最高液位与探头间距必须大于0.5m。如：量程：6米，盲区：0.45米，实际测量最高液位为：0~5.55米.探头发波是个扩散过程，即有方向角，安装时要注意，否则可能打到池壁的凸起物或渠道边沿。

4.仪表安装原则

探头发射面到最低液位的距离，应小于选购仪表的量程。

探头发射面到最高液位的距离，应大于选购仪表的盲区。

探头的发射面应该与液体表面保持平行。

探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.5m以上。

若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于150mm，长度0.45m～0.60m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。如罐内有搅拌、介质表面有漂浮物或泡沫，需要安装管径大于等于150mm导波管，且内壁光滑，垂直安装至罐子底部。

技术指标

其它参数及设置方法

四．参数设置

1.  P01（液位标定）

    内部参数，必要时使用。

2.  P02（20mA设置）

      在仪表正常工作时按SET大约3秒钟，出现0000，第一个0在闪动，将第一个0改为1，再按OK进入菜单。按▼键选择P02即为20mA对应液位，如需修改，先按OK键，再按▲、▼进行修改，修改完毕，按下SET退出。按下▼键，出现P03，P03为4mA输出电流设置，默认值为0，一般不需要修改。如需修改，方式同修改20mA一样。

3.  P05（显示模式设置）

进入P05菜单同上，在P05菜单中：1表示显示液位高度，2表示显示液位高度和温度，3表示显示空气高度，4表示显示高度和温度。

4.  P07（响应速度）

选择1：表示仪表反应很快;

选择2：表示仪表反应快;

选择3：表示仪表反应慢;

选择4：表示仪表反应很慢;

此菜单根据现场情况不同，可以用OK键和▲键做出相应选择。

5.  P08（电流测试）

    内部参数，无需设定。

6.  P09（放大灵敏度）

内部参数，无需设定。

5.安装注意事项

仪表在室外安装建议加装遮阳板以延长仪表使用寿命。

电线、电缆保护管，要注意密封防止积水。

仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。

仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。

二．仪表调试（仪表在调试过程中不能移动仪表、断电！）

1.按键说明

【SET】按SET大约3秒钟，出现0000，第一个0在闪动，将第一个0改为1，再按OK键进入菜单；在设置时，按SET取消设置；设置完毕后，按SET键退出菜单。

【▲】： 上翻键和数字键。在菜单中，该键作为菜单的上翻键用，在更改数据时，该键做加法键用。

【▼】：下翻键。在菜单中，该键作为菜单的下翻键用，在更改数据时，该键做减法键用。

【OK】： 确认键，用于选择菜单或更改数据数据时的移位键。

2.仪表现场快速标定步骤：

修改P06（探头高度设置）菜单

P06菜单为探头安装高度设定，即探头面到池底或罐底之间的垂直距离，也叫安装高度，主要作为标定用。设定方法如下：按SET键大约3秒钟，出现0000，第一个0在闪动，将第一个0按▲键改为1，再按OK进入菜单。按▼键翻至P06菜单界面，按OK键确认，再进行安装高度设定。用▼键和▲键将数字更改为当前实际安装高度值，（OK键移位）修改完毕后，按下SET，再按SET，退回到主界面即标定完成，此时仪表显示数据即为当前实际液位或物位值。
