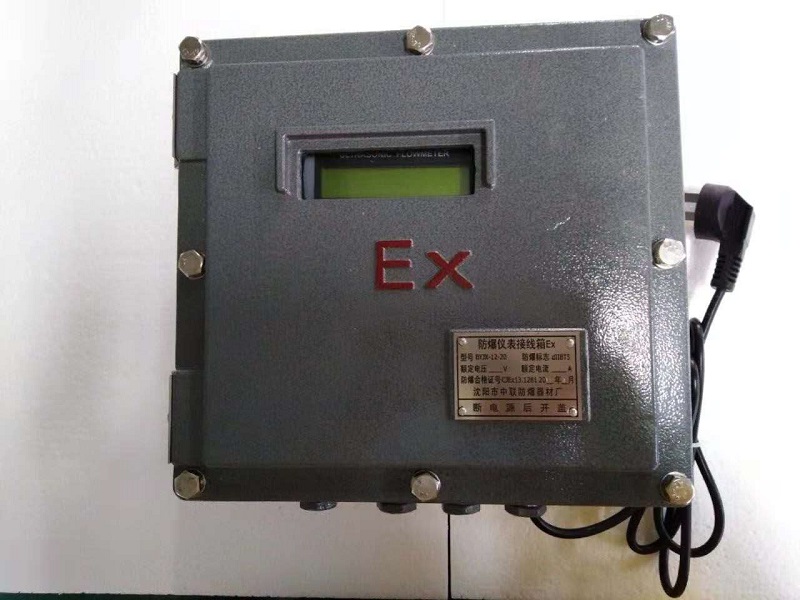

TUF-2000D-TM-1-TC-1防爆式超声波流量计

2021/4/13 9:25:18      点击:

大连道盛TUF-2000D-TM-1-TC-1防爆式超声波流量计用于防爆场合, 详情咨询:范海东18210318121(微信)

   积:298×298×110mm

供电方式:AC220VDC24V(可选)

防爆等级:DIIBT5


选择安装点是能否正确测量的关键,选择安装点必须考虑下列因素的影响:满管、稳流、结垢、温度、压力、干扰。

TUF-2000D-TM-1防爆式超声波流量计

满管

为保证测量精度和稳定性,测量点的流体必须充满管段(否则测量值会偏大或者不能测量)。所以应满足下列条件:

两个传感器应该安装在管道轴面的水平方向上,在如图2所示范围内安装,以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。







满  管

有可能不满管

选择流体垂直向上流动的安装点

流体垂直向下流动的管道

选择流体斜向上流动的安装点

流体斜向下流动的管道

选择管道系统中的最低点安装

管道系统的最高点



流体为自然流



管道无压力的流体

 TUF-2000D-TC-1防爆式超声波流量计

  稳流

稳定流动的流体有助于保证测量精度,而流动状态混乱的流体会使测量精度难以得到保证。

满足稳流条件的标准要求:

1.管道远离泵出口、半开阀门,上游10D,下游5DD为外管径);

2.距离泵出口、半开阀门30D

达不到稳流条件的标准要求,下列情况也可以尝试测量:

1.泵出口、半开阀门和安装点之间有弯头或者缓冲装置;

2.泵的入口、阀门的上游;

3.流体的流速为中、低流速。

(低流速:流速<1m/s;中流速:流速为1-2m/s;高流速:流速>2m/s)

下列情况很难保证稳流,安装时需慎重。

1.距离泵出口、半开阀门直管段不能保证10D,且没有弯头等缓冲装置;

2.距离泵出口、半开阀门直管段不能保证10D,流速较高;

3.垂直向下流动,斜向下流动;

4.下游距离管道敞开出口处小于10D

注:判断稳流如有困难,可用便携式超声波流量计进行实际测量,观察

    信号情况。
