金属管浮子流量计原理

2020/9/9 15:05:16      点击:

       金属管浮子流量计浮子在丈量管中,跟着流量的改变,将浮子向上移动,在某一方位浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板(或锥管)间的流通环隙面积坚持必定。环隙面积与浮子的上升高度成正比,即浮子在丈量管中上升的方位代表流量的大小,改变浮子的方位由内部磁铁传输到外部的指示器,使指示器正确地指示此时的流量值。这就使得指示器壳体不好丈量管直接触摸,因此,即使安装限位开关或变送器,外表可用于高温,高压作业条件下。

特点

金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量丈量外表。它具有体积小,检测规模大,使用方便等特点。它可用来丈量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量丈量。

1、巩固的全金属结构规划型浮子流量计

2、选用独立概念规划的丈量管指示器

3、可选择不锈钢、哈氏合金、钛材、PTFE材料丈量体系

4、低压力损失规划

5.适用于小口径和低流速介质流量丈量。

6.作业牢靠,维护量小,寿命长。

7.关于直管段要求不高。

8.较宽的流量比10:1。

9.双行大液晶显现,可选现场瞬时/累积流量显现,可带背光。

10.单轴活络显现。

11.非触摸磁耦合传动。

12.全金属结构,适于高温、高压和强腐蚀性介质。

13.可选二线制、电池、交流供电方法。

14.带有数据恢复,数据备份及掉电维护功用。

金属管浮子流量计的流量检测元件是由一根自下向上扩大的笔直锥形管和一个沿着锥管轴上下移动的浮子组所组成。

被测流体从下向上经过锥管和浮子构成的环隙时,浮子上下端发生差压构成浮子上升的力,当浮子所受上升力大于浸在流体中浮子分量时,浮子便上升,环隙面积随之增大,环隙处流体流速当即下降,浮子上下端差压下降,作用于浮子的上升力亦跟着削减,直到上升力等于浸在流体中浮子分量时,浮子便稳定在某一高度。浮子在锥管中高度和经过的流量有对应关系。

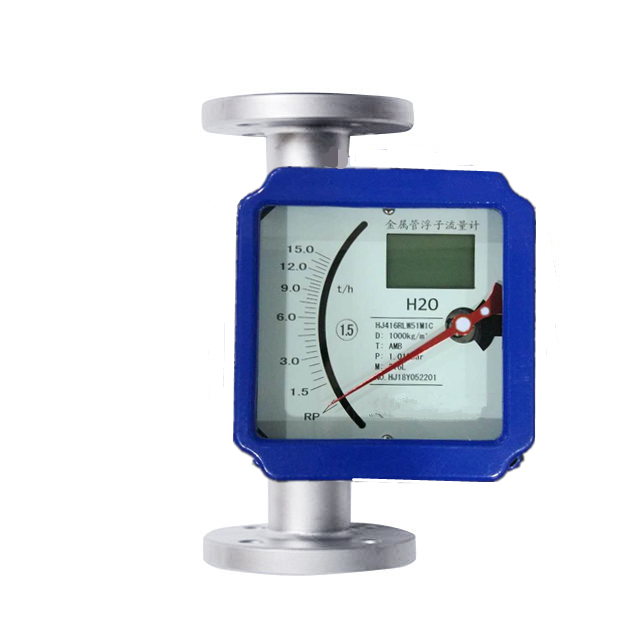

金属管浮子流量计
