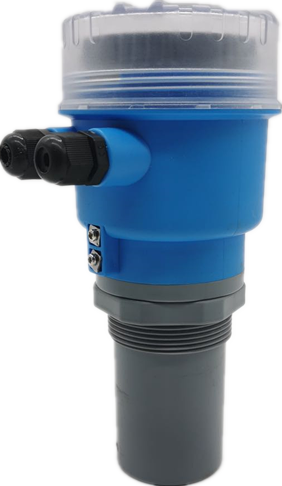

分体防爆超声波液位计

分体式防爆超声波液位计1、本仪器包含多项自研的技术，具有全新的信号处理技术，具有安全、清洁、精度高、寿命长、安稳牢靠、设备维护便当、读数简捷等特色，广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食物加工等作业，适用酸、碱、盐、防腐、高温、防爆等各种领域

本仪器包含多项自研的技术，具有全新的信号处理技术，具有安全、清洁、精度高、寿命长、安稳牢靠、设备维护便当、读数简捷等特色，广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食物加工等作业，适用酸、碱、盐、防腐、高温、防爆等各种领域。
本仪器可通过4~20mA或RS485（Modbus协议）连接到各种DCS体系中，为工业的自动化运转，供应实时的液位数据。
2、分体式防爆超声波液位计具有如下特色：
安全
选用压铸铝合金防水、防爆外壳；表面的防爆等级达到Ex d（ia）iaⅡBT4。
安稳牢靠
我们在电路设计时从电源部分起就选用高质量的模块、要害元器件的收购挑选高安稳牢靠的器件，能够直接代替国外进口表面。
精度高
我公司具有的声波智能技术，使型超声波液位计的精度大大提高，液位精度达到0.3％，能够抗各种搅扰波。
故障率低、易设备、易维护
本仪器是一种非触摸式表面，不跟液体直触摸摸，因此故障率较低。表面供应多种设备办法，用户能够通过本手册进行表面标定。
多种防护
表面的防护等级达到IP65；所有的输入、输出线均具有防雷、防短路的维护功用。
3、技术指标
丈量规模：0～10m
盲 区：0.25m～0.6m
测距精度：0.3%
测距分辨率：1mm
压 力：常压
表面显现：自带LCD显现液位或空间距离
模拟输出：4～20mA
数字输出：RS485、Modbus协议或定制协议
供电电压：DC24V/AC220V，防雷设备内置
环境温度：－20℃ ～ ＋60℃
防护等级：IP65
4、
1）BA－5专用电缆的长度应（分体机专用） ≤50米
2）超声波液位仪到控制室的距离应 ≤1200米
3）给DC24V电源上电前后，请仔细检查电源的极性，留心不要接反。
4）表面运用DC24V时，在表面上电后，表面电源输入端的电压不低于21V。
5）4～20mA输出线的负载应小于500欧姆。
4-1表面设备办法：
支架设备：在被测液体上方水平固定L型支架，用螺丝将液位仪固定在支架上。
法兰设备：设备时，先将法兰固定在铁板或盲板上，然后将表面固定在法兰上。

4-2表面设备原则：
1）换能器发射面到液位的距离，应小于选购表面的量程。
2）换能器发射面到液位的距离，应大于选购表面的盲区。
3）换能器的发射面应该与液体表面坚持平行。
4）换能器的设备方位应尽量避开正下方进、出料口等液面有剧烈不坚定的方位，挑选在罐内液位比较安静的当地。（这点用户必定留心！！）
5）若池壁或罐壁不光滑，表面需脱离池壁或罐壁0.5m以上。
6）若换能器发射面到液位的距离小于选购表面的盲区，需加装延伸管，延伸管的直径要大于DN80，延伸管必定要与罐内液面坚持垂直，内壁要坚持光滑，特别是延伸管与罐体焊接处要光滑，罐的开口要大于延伸管的外径，这样延伸管与罐体焊接处就不会有毛刺和凸起物。
4-3设备留心事项：
1）表面外壳与大地牢靠相连。
2）电线、电缆维护管，要留心防止积水过多。
3）表面虽然本身带有防雷器件，但表面在多雷地区运用时，在表面的进出线端其他设备专用的防雷设备。
4）表面在特别酷热、冰冷的当地运用，即周围环境温度有可能超出表面的作业要求时，在液位仪周围加设防高、低温设备。
