插入式传感器适用于DN80mm以上的管道，通常情况下采用Z法安装。

只有当安装空间不够时（见下图），小于DN200mm的管道可以选用V法安装，大于DN200mm的管道可以选用平行插入传感器。

2. 输入测量参数，得到安装距离

在开始测量前需要对流量计进行初始设置，通常是10—26号菜单逐项进行设置（M39菜单备有多种语言可供选择），设置完成后在M25可以得到传感器安装距离。

对于平行插入传感器，探头选项为PI水表探头：探头管道夹角为0°；静止状态流体长度为0mm；探头间直线距离在200mm—300mm之间任选，最终以实际安装结果来确定；单只声契延迟时间为0μs。

对于标准插入式传感器采用Z法时，安装距离=内径-10mm。

3.安装点定位

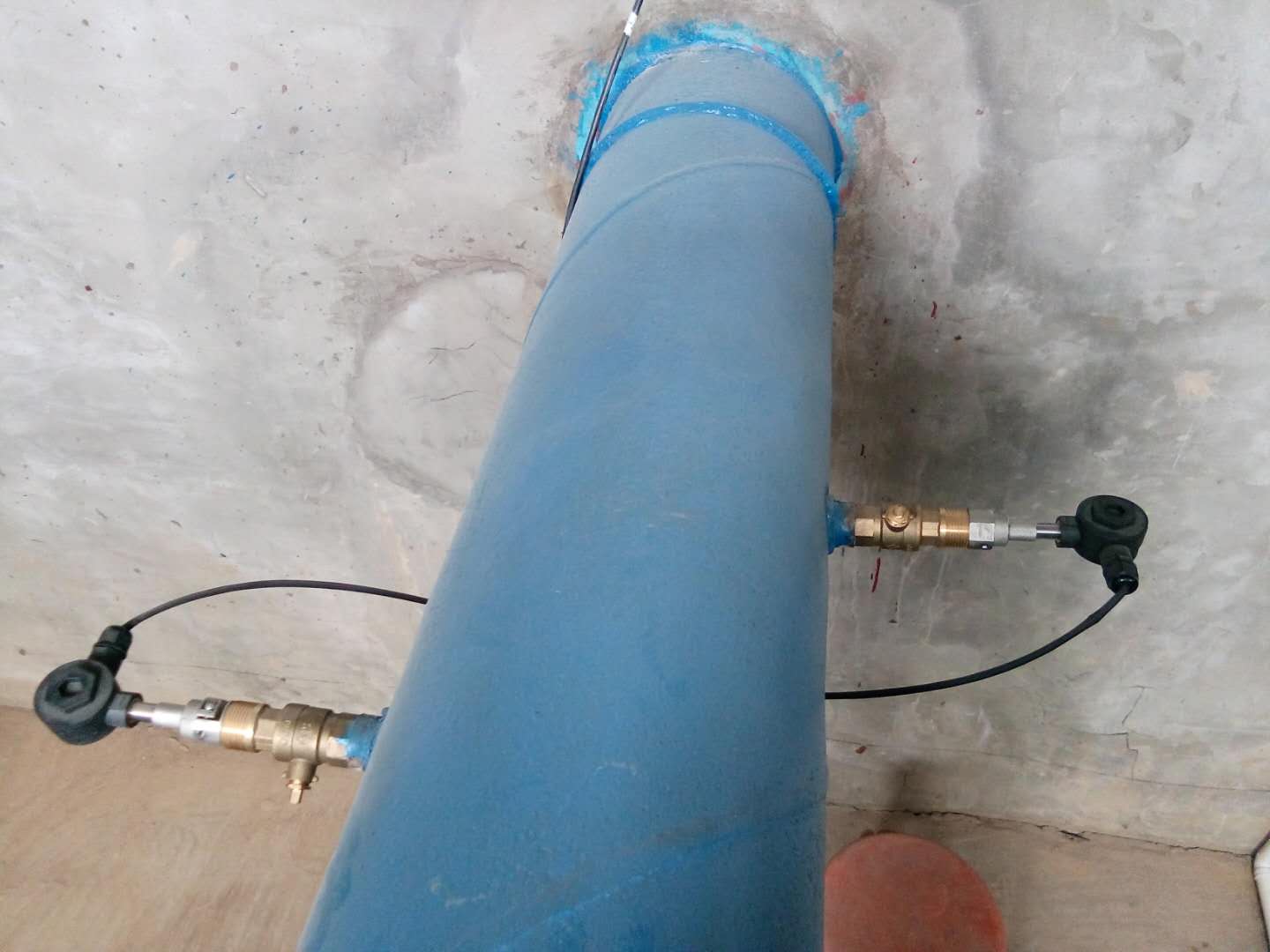

（1）Z法的定位

Z法的定位要保证以下两点：

●安装距离=两个传感器之间沿管轴方向的垂直距离。

●保证两个传感器在同一轴面上（两个传感器的连线通过轴线）。
