液体涡街流量计安装

2020/9/28 8:50:43      点击:

1、安装要求:

1)、一般涡街流量计安装场所的环境温度应符合技术要求。

2)、安装场所不能有强烈的振动和强磁干扰。当有强烈振动时应采取减振措施。如用减振支撑或吸振软橡胶垫等。

3)、安装场所应保证安装和维修操作方便。

4)、安装现场的周围不能充满腐蚀性气体、不能有被水淹没的可能。

5)、对于现场显示的流量计不能阳光直接照射和暴晒,遇此情况应采取必要的遮光措施。

6)、涡街流量计上的流向箭头的方向应与管道内流体流动的方向一致。

7)、测量液体时一定要保证管道处于满管状态。需要垂直安装时,流体应自下向上流动。

8)、流量计的上游不应设置流量调节阀,而是把流量调节阀放在流量计的下游。

9)、涡街流量计安装的上、下游应根据现场的状况配置足够长度的直管段。(见下表)

上游管段情况

要求直管段的长度

上游

下游

同心收缩管

15DN

5 DN

同心扩大管

25 DN

一个90°弯头

25 DN

两个同平面90°弯头

25 DN

两个不同平面90°弯头

40 DN

全开阀

15 DN

半开阀门

40 DN

流量调节阀

建议安装到仪表下游10 DN 以外

10)、安装流量计的管道内径应与涡街的内径相同,如不同,应在流量计的上、下游各加一段过渡管,过渡管的长度应符合上述表格中直管段长度的要求。

11)、在现场安装时,流量计的上、下游直管段长度应满足上表的要求,即使这样按照日本工业标准JIS Z 8766:2002的规定,流量计现场使用的误差比在实验室最少增大0.125%,如果上、下游直管段不能满足要求,则至少增大0.25%或更多,若是直管段与要求相差太多,则有可能无法进行正常测量。

12)、如果现场的条件不能提供表中所规定的上游直管段长度时,可采取下述措施:

①、对实验室做出的仪表系数进行修正,日本工业标准JIS Z 8766:2002对直管段不足时的附加不确定度做了具体规定,生产厂家可以按此规定并根据现场的具体情况,对仪表中原有的仪表系数进行修正。注意:此修正只能由流量计的生产厂进行。

   ②、在流量计上游直管段长度不足,又没有因直管段长度不足而对仪表系数偏移和精度进行修正的有效数据时,可采用在流量计上游加装流动调整器的方法,来消除上游阻流件的影响。流动调整器一般采用单板式流动调整器,此流动调整器需由仪表用户在采购时向生产厂家订购。

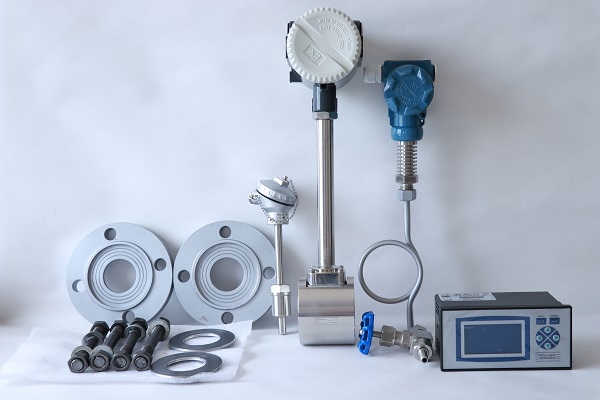

1)、涡街流量计按下图的方式进行安装,需要进行压力或温度补偿时,应另备压力变送器和温度变送器。取压孔的位置设置在传感器下游3~5DN处,取压孔直径为6~13mm。测温点设置在传感器下游6~8DN处。(如上图3示)

2)、法兰卡装式流量计在管道上安装时,为确保安装准确可靠,可先将流量计、卡装法兰用螺栓连接后,再将卡装法兰焊接在管道上。为防止焊接时因温度过高造成流量计损坏,应先点焊,而后把流量计拆下,再进行焊接。

3)、为了便于维修和检查,可以设置旁路管,旁路管安装在流量计上、下游直管段的外侧,以防止其影响流量计的测量。

4)、防瀑型涡街的安装须按照GB3836.15-2000《爆炸性气体环境用电气设备》第15部分:《危险场所电气安装(煤矿除外)》的有关规定进行。
